Lamina di rame RA trattata
La lamina di rame RA trattata di CIVEN Metal combina una base di rame ricotto laminato-con un trattamento superficiale controllato per applicazioni in cui l'adesione del rame-alla-resina, la protezione della superficie e le prestazioni elettriche sono importanti.
La gamma comprende lamine di rame RA trattate su un-lato, trattate su doppio-lato, irruvidite su un-lato, anti-ossidative, ad alta-resistenza alla pelatura-e e alle alte-temperature trattate. Queste opzioni sono progettate per circuiti flessibili, elettronica ad alta-frequenza, elettronica automobilistica e altre applicazioni che richiedono una superficie in rame controllata.
Panoramica del prodotto
Il foglio di rame RA trattato inizia con un foglio di rame laminato e ricotto di elevata purezza-. Viene quindi applicato un trattamento superficiale controllato per modificare la superficie del rame in base ai requisiti dell'applicazione a valle.
Rispetto al foglio di rame RA non trattato, la superficie trattata può fornire funzioni aggiuntive come una migliore adesione della resina, protezione dall'ossidazione e ruvidità superficiale controllata.
L'attuale gamma di prodotti comprende:
• Lamina di rame RA trattata ad alta-temperatura
• Lamina di rame RA trattata anti-ossidazione
• Lamina di rame RA ad alta-peel-resistente
• Lamina di rame RA ruvida su un lato-
• Lamina di rame RA trattata su doppio-lato
• Lamina di rame RA trattata su un lato-
Opzioni di trattamento superficiale
Foglio di rame RA trattato su un lato-
Un lato della lamina riceve il trattamento mentre il lato opposto rimane relativamente liscio. Questa configurazione può essere presa in considerazione quando sono richieste caratteristiche superficiali differenti sui due lati della lamina di rame.
Lamina di rame RA trattata su doppio-lato
Entrambe le superfici sono trattate per applicazioni in cui sono richieste l'adesione del rame-alla-resina o le caratteristiche della superficie su entrambi i lati.
Foglio di rame RA ruvido su un lato-
Su un lato viene fornita una superficie micro-irruvidita per migliorare l'ancoraggio della resina, mentre il lato opposto viene mantenuto come superficie più liscia per le applicazioni in cui è importante un profilo superficiale controllato.
Foglio di rame RA trattato anti-ossidazione
Viene applicato un trattamento anti-ossidante per proteggere la superficie del rame durante lo stoccaggio, la movimentazione e la successiva lavorazione.
Lamina di rame RA ad alta-peel-resistente
Questa opzione è destinata alle applicazioni in cui un legame più forte tra la lamina di rame e i materiali dielettrici costituisce una parte importante delle specifiche del materiale.
Foglio di rame RA trattato ad alta-temperatura
Questo prodotto è destinato ad applicazioni su substrati elettronici in cui il trattamento superficiale deve resistere a condizioni di lavorazione a-temperature più elevate.
-
![Foglio di rame RA trattato ad alta-temperatura]()
Foglio di rame RA trattato ad alta-temperaturaLa lamina di rame RA trattata ad alta temperatura CIVEN Metal è progettata per substrati elettronici esposti a produzione a temperature elevate-e a stress meccanici ripetuti. Prodotto in rame di... -

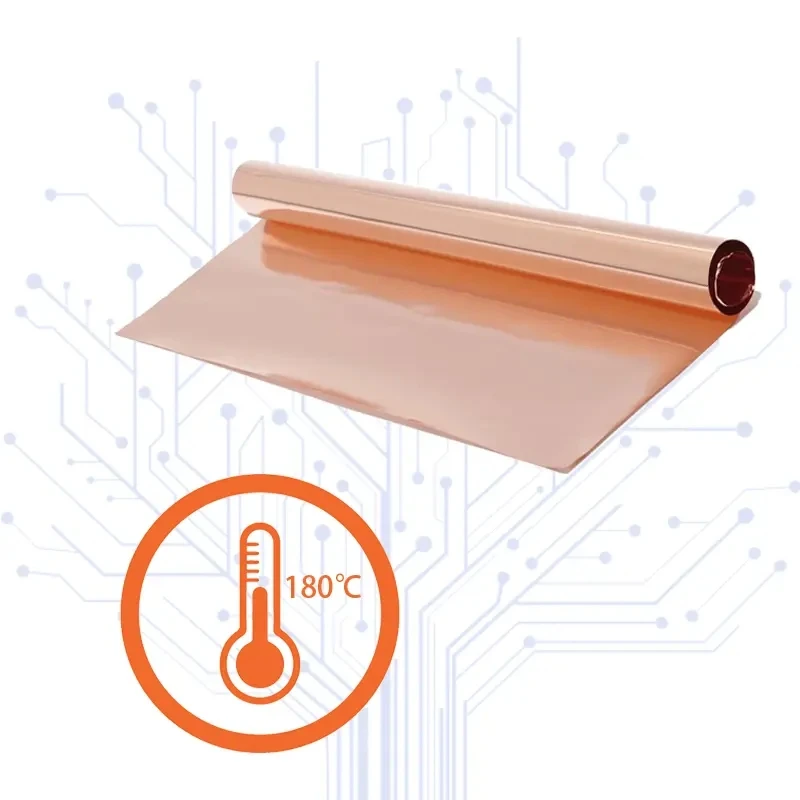

![Foglio di rame RA trattato anti-ossidazione]()
Foglio di rame RA trattato anti-ossidazioneIl foglio di rame RA trattato anti-ossidazione è un foglio di rame ricotto laminato-di elevata purezza con un sottile strato di passivazione progettato per ridurre l'ossidazione durante la... -
![Lamina di rame RA ad alta-peel-resistente]()
Lamina di rame RA ad alta-peel-resistenteIl foglio di rame RA ad alta-peel-resistenza è un foglio di rame ricotto arrotolato-progettato per circuiti stampati flessibili e substrati elettronici che richiedono un'adesione affidabile tra... -

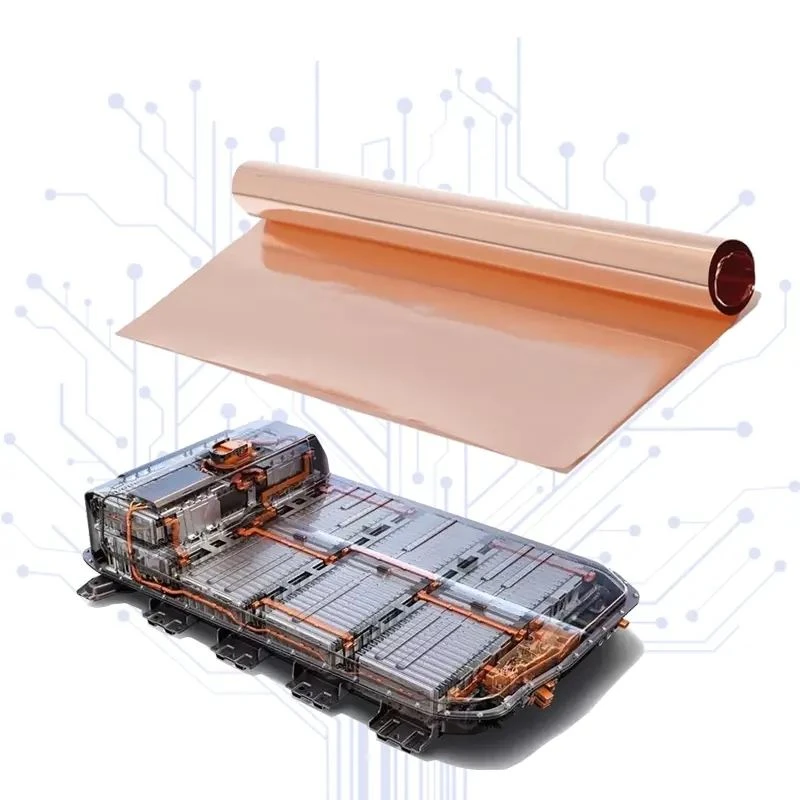

![Foglio di rame RA ruvido su un lato-]()
Foglio di rame RA ruvido su un lato-La lamina di rame RA ruvida su un lato-presenta una superficie micro-ruvida su un lato per l'ancoraggio della resina e un lato liscio sul retro per la trasmissione del segnale ad alta-frequenza.... -

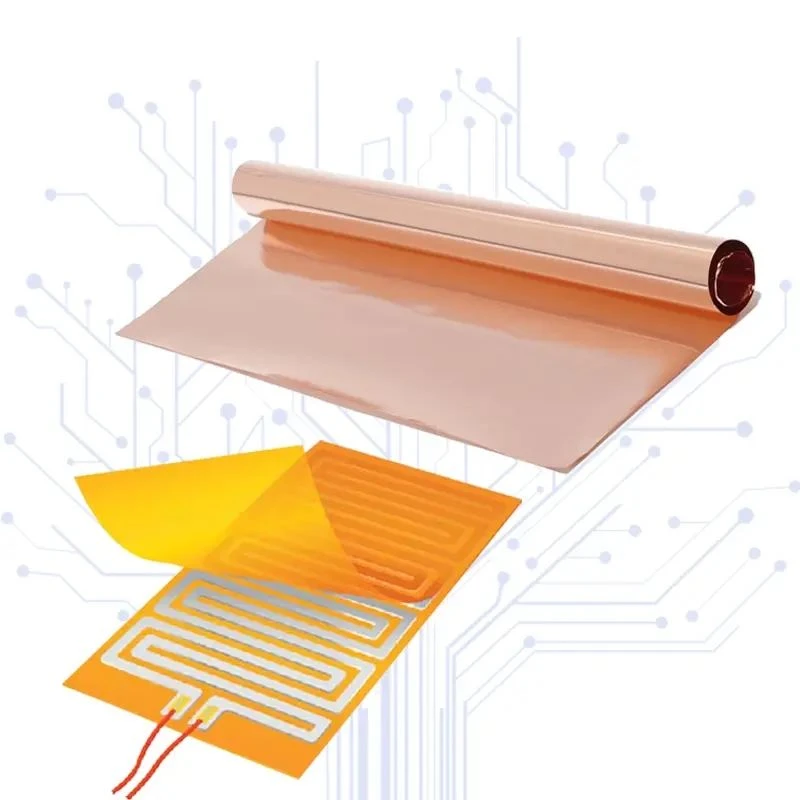

![Lamina di rame RA trattata su doppio-lato]()
Lamina di rame RA trattata su doppio-latoLa lamina di rame RA trattata su doppio-lato presenta superfici micro-irruvidite controllate su entrambi i lati per migliorare l'adesione con i materiali dielettrici nei circuiti flessibili... -

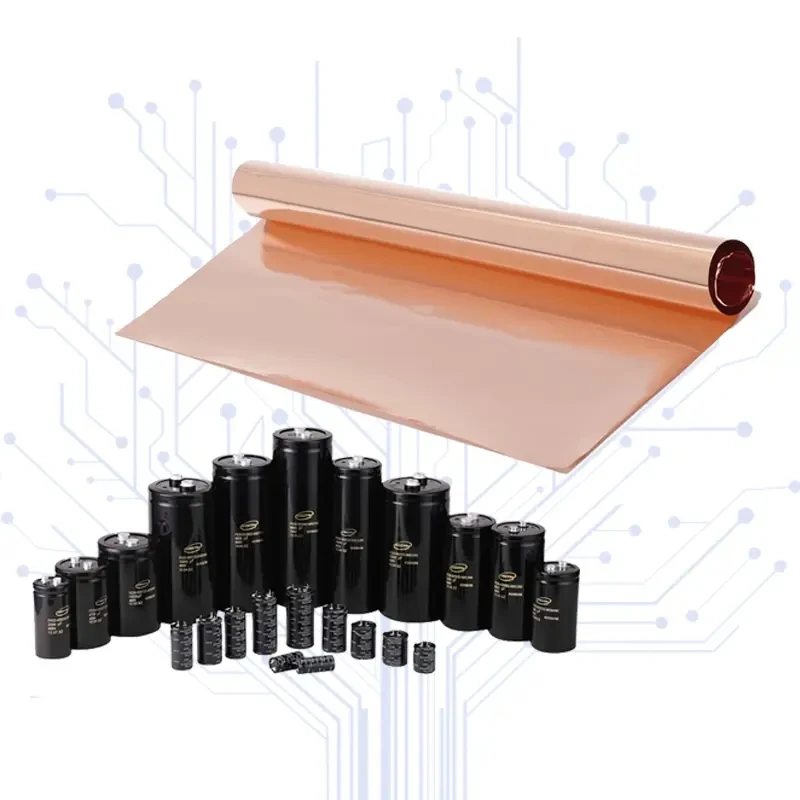

![Foglio di rame RA trattato su un lato-]()
Foglio di rame RA trattato su un lato-La lamina di rame RA trattata su un lato-presenta un lato trattato micro-irruvidito per un forte legame dielettrico e un lato liscio non trattato ottimizzato per l'incisione a linee sottili-....
Materiale basso:Rame privo di ossigeno-di elevata purezza, con contenuto di rame maggiore o uguale al 99,99% secondo le specifiche del prodotto attuali.
La superficie trattata è costituita da strati funzionali studiati per le diverse esigenze di lavorazione:
Strato di legame:Micronoduli di rame elettro-depositati-per l'incastro della resina.
Strato barriera:Strato in lega di zinco-nichel per il controllo della migrazione del rame.
Strato di passivazione:Rivestimento organico anti-ossidazione per la protezione della superficie prima della lavorazione a valle.
L'esatta configurazione del trattamento deve essere selezionata in base al materiale dielettrico, al processo di legame, alle condizioni di temperatura e alle prestazioni superficiali richieste.
Caratteristiche prestazionali
Forza della pelatura
La superficie trattata è progettata per migliorare il legame tra la lamina di rame e materiali dielettrici come la poliimmide.
Protezione della superficie
La passivazione aiuta a ridurre l'ossidazione della superficie del rame durante lo stoccaggio e prima della laminazione o di altri processi successivi.
Rugosità superficiale controllata
Le diverse superfici trattate forniscono profili di rugosità diversi in base ai requisiti di incollaggio e di applicazioni ad alta-frequenza.
Flessibilità
Poiché il materiale di base è un foglio di rame laminato e ricotto, il prodotto mantiene le caratteristiche di flessibilità associate al foglio di rame RA.
Specifiche tecniche
| Parametro | Valore/intervallo standard | Norma di prova |
|---|---|---|
| Purezza del rame | Maggiore o uguale al 99,99% | ICP-OES |
| Densità | 8,96 g/cm³ | ASTM B170 |
| Conduttività elettrica | Maggiore o uguale al 98% IACS a 20 gradi | Misuratore di correnti parassite |
| Rugosità superficiale, lato opaco (Rz) | 0.8–1.8 μm | Microscopio confocale laser |
| Rugosità superficiale, lato lucido (Rz) | 0.4–0.8 μm | Microscopio confocale laser |
| Resistenza alla pelatura sulla pellicola PI | Maggiore o uguale a 1,2 N/mm | IPC-TM-650 2.4.8 |
Spessore e larghezza disponibili
| Spessore | Tolleranza sullo spessore | Larghezza standard | Tolleranza sulla larghezza |
|---|---|---|---|
| 12 μm | ±0.8 μm | 100–620 mm | ±0,2 mm |
| 18 μm | ±1.0 μm | 100–620 mm | ±0,2 mm |
| 35 μm | ±1.5 μm | 100–620 mm | ±0,3 mm |
| 70 μm | ±2.0 μm | 100–620 mm | ±0,3 mm |
Superficie/Carattere/Proprietà Meccaniche
| Temperare | Resistenza alla trazione | Allungamento | Applicazione tipica |
|---|---|---|---|
| Morbido (O) | 200–260 MPa | Maggiore o uguale al 30% | Cerniere ultra-flessibili e aree dinamiche |
| Mezzo-Difficile (H2) | 280–360 MPa | Maggiore o uguale al 15% | Zone di transizione rigide-flessibili |
| Completo-Difficile (H) | Maggiore o uguale a 380 MPa | Maggiore o uguale al 5% | Tracce piane e sezioni strutturali |
Produzione e controllo qualità
Rotolamento
Il substrato di rame è prodotto mediante laminazione controllata con monitoraggio dello spessore e della tensione.
Ricottura
La ricottura in atmosfera-controllata viene utilizzata per regolare la struttura del materiale e le proprietà meccaniche dopo la laminazione.
Trattamento superficiale
La lamina di rame passa attraverso processi di trattamento controllati per sviluppare le caratteristiche di rugosità, adesione e protezione superficiale richieste.
Ispezione
Il controllo di qualità copre le proprietà dimensionali, superficiali, elettriche e relative al trattamento-. L'attuale descrizione della produzione elenca anche il rilevamento di fori stenopeici, l'ispezione ottica della superficie e i test in batch per la resistenza alla pelatura e la chimica.
Circuiti stampati flessibili
Il foglio di rame RA trattato può essere utilizzato in applicazioni FPC in cui sono richieste adesione da rame-a-poliimmide, flessibilità e caratteristiche superficiali controllate.
Elettronica ad alta-frequenza
Configurazioni di superficie selezionate possono essere utilizzate per applicazioni ad alta-frequenza in cui è necessario considerare insieme la ruvidità della superficie e le prestazioni del conduttore.
Elettronica automobilistica
Il foglio di rame RA trattato può essere applicato a circuiti elettronici flessibili e altri componenti elettronici automobilistici che richiedono proprietà superficiali controllate.
Elettronica medica
Il materiale può essere preso in considerazione per applicazioni elettroniche flessibili e di trasporto di segnali-in dispositivi medici in cui le specifiche di rame e superficie richieste corrispondono all'applicazione.
Personalizzazione e Taglio
CIVEN Metal può discutere configurazioni personalizzate di lamine di rame RA trattate in base all'applicazione del cliente e al processo a valle.
Quando si richiede un preventivo, si prega di fornire:
• Spessore richiesto
• Larghezza
• Grado di rame
• Temperamento
• Trattamento su un lato-o su un-doppio lato
• Rugosità superficiale richiesta
• Materiale dielettrico o adesivo target
• Applicazione
• Processo di laminazione o incollaggio a valle
• Quantità stimata
Le dimensioni del nucleo di 76 mm (3 pollici) e 152 mm (6 pollici) sono elencate nelle informazioni sul prodotto correnti.
Imballaggio e consegna
Il foglio è imballato per proteggere la superficie trattata, i bordi e l'anima del rotolo durante il trasporto.
I requisiti di imballaggio e spedizione possono essere confermati in base alla configurazione del rotolo, alla destinazione e ai requisiti dell'ordine.
Per requisiti di calibro personalizzato, trattamento superficiale o taglio, i programmi di produzione e consegna devono essere confermati prima dell'effettuazione dell'ordine.
Qualità e documentazione tecnica
CIVEN Metal dichiara che il foglio di rame RA trattato può essere fornito con certificati di test di lavorazione contenenti informazioni sui materiali e sulle prestazioni specifici del prodotto-.
Per i clienti che convalidano una nuova lamina nel loro processo di produzione, i requisiti del campione possono essere discussi in base allo spessore target, al trattamento superficiale, al substrato e all'applicazione.
