Civen Metal Material (Shanghai) Co., Ltd. è uno dei principali produttori e fornitori di fogli di rame standard ra da 35μm in Cina. Benvenuti ad acquistare un foglio di rame standard ra standard da 35μm durevole e sfuso prodotto in Cina qui dalla nostra fabbrica. Se avete domande sulla cooperazione, non esitate a contattarci via email.

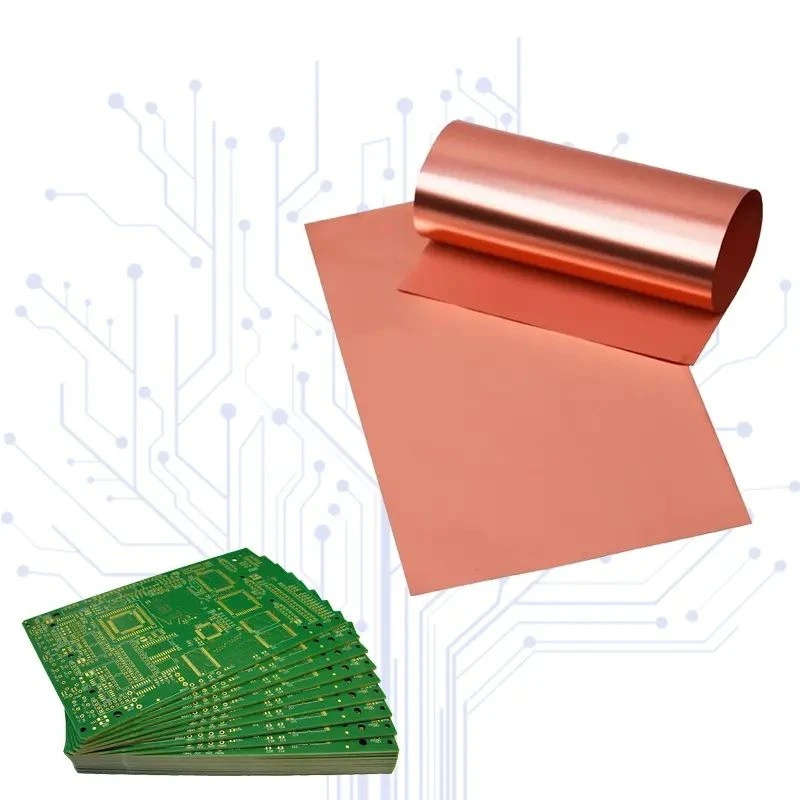

Il foglio di rame RA standard da 35um di CIVEN Metal è un materiale ricotto laminato-progettato per componenti elettronici che richiedono elevata flessibilità dinamica e spessore uniforme. Prodotto tramite fusione di lingotti, laminazione a freddo in più-fasi e ricottura in atmosfera-controllata, è caratterizzato da una struttura dei grani omogenea che resiste a flessioni ripetute. Serve come substrato di base per circuiti stampati flessibili (FPC), laminati schermanti e connettori elettronici.
Materiale chiave
Metallo base
Rame elettrolitico resistente (ETP) o rame privo di ossigeno-ad alta conduttività termica (OFHC).
Purezza del rame
>= 99.9%.
Microstruttura
Struttura a grana equiassica ricristallizzata ottimizzata per un'elevata duttilità rispetto alle alternative elettrodepositate (ED).
Caratteristiche prestazionali
Elevata resistenza alla flessione:L'orientamento-grana fine supporta cicli di flessione dinamica continua nei giunti elettronici mobili.
Rugosità superficiale controllata:Il profilo Rz basso consente l'incisione di linee sottili-fino a un passo di 50 um senza sottosquadri.
Equilibrio meccanico:Combina una rigidità sufficiente per la gestione della laminazione con un elevato allungamento per prevenire fessurazioni da stress termico.
Stabilità termica:Resiste a temperature fino a 200 gradi durante la laminazione della pellicola di poliimmide (PI) e il riflusso della saldatura.
Finitura pulita:Privo di oli di laminazione residui per garantire un incollaggio affidabile dell'adesivo e del substrato.
Specifiche tecniche
|
Parametro |
Valore delle specifiche |
Norma di prova |
|
Spessore nominale |
35um (+/- 1.5um) |
IPC-TM-650 2.2.18 |
|
Peso areale |
~ 311.5 g/m2 |
Gravimetrico |
|
Purezza del rame |
>= 99.9% |
ICP-OES |
|
Resistenza alla trazione |
250 - 350 MPa |
IPC-TM-650 2.4.18 |
|
Allungamento |
>= 15% |
IPC-TM-650 2.4.18 |
|
Rugosità superficiale (Rz) |
Lato opaco: 1.2 - 2.5um; Lato lucido: < 1,0um |
JIS B0601 |
|
Conduttività elettrica |
>= 100% IACS a 20 gradi |
ASTM B193 |
|
Larghezza standard |
100 mm - 620 mm |
Misurazione diretta |
Produzione e controllo qualità
Fusione e fusione:La fusione per induzione sotto vuoto elimina i gas disciolti per prevenire micro-vuoti interni.
Laminazione a freddo di precisione:La laminazione Z-multipassaggio controlla la tolleranza dello spessore entro il +/-- 4% su tutta la larghezza della bobina.
Ricottura continua:I forni ad atmosfera di idrogeno-azoto alleviano lo stress interno e fissano le dimensioni dei grani.
Ispezione in-linea:L'ispezione ottica automatizzata (AOI) scansiona il 100% della lunghezza della bobina per individuare fori di spillo e difetti superficiali.
Conformità del sistema:Certificato ISO 9001:2015 e IATF 16949:2016.
Verifica in batch:I test distruttivi verificano la resistenza alla trazione e l'allungamento prima del rilascio; un certificato di analisi (CoA) viene fornito con ogni ordine.
Applicazioni
Circuiti stampati flessibili (FPC):Linee di segnale dinamiche e statiche in dispositivi mobili, display e strumenti medici.
Materiali schermanti:Nastri di schermatura EMI/RFI e guarnizioni di messa a terra.
Cavi flessibili piatti (FFC):Cablaggio interno per elettronica e automazione industriale.
Componenti della batteria:Collettori attuali e shunt conduttivi per celle specializzate agli ioni di litio-.
Personalizzazione e fornitura OEM
Taglio:Larghezze fino a 10 mm tramite taglio con cesoia rotativa-senza bave.
Trattamenti superficiali:Passivazione anti-ossidazione o modifica della rugosità disponibile su richiesta.
Opzioni principali:Fornito con anime in plastica o acciaio da 3 pollici o 6 pollici.
Campionamento:Fogli formato A4 o rotoli di prova da 10 m disponibili per test di laboratorio.
Imballaggio e consegna
Interlacciamento
Strato con pellicola PE-esente da acidi per evitare graffi sulla superficie.
Sigillatura
Sigillato sottovuoto-in sacchetti di alluminio anti-statici con gel di silice essiccante.
Protezione della cassa
Sospeso all'interno di casse di legno con fumigazione personalizzata-gratuita.
Logistica
Trasporto aereo e marittimo supportato da registratori di urti e inclinazioni.
Perché CIVEN Metal
Operazione di fresatura diretta:La produzione interna-dal lingotto al nastro tagliato finito elimina i margini intermedi.
Tracciabilità:I numeri di calore permanenti incisi al laser- sui nuclei si collegano direttamente ai registri di fusione e ai dati dei test QA.
Consistenza del calibro:Il controllo automatizzato del calibro (AGC) della cartiera mantiene profili uniformi su lunghi cicli di produzione.
